Technische gegevens
|
Snijkant-⌀ DC |
|
8 mm |
|
Coating |
|
TiAlN |
|
Snijmateriaal |
|
VHM |
|
Norm |
|
Fabrieksnorm |
|
Type |
|
N |
|
Tolerantie nominale ⌀ |
|
f8 |
|
Aantal tanden Z |
|
3 |
|
Spiraalhoek |
|
30 graden |
|

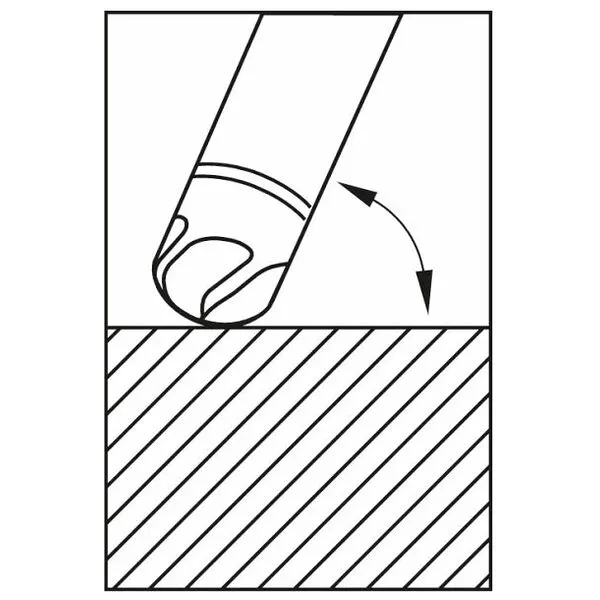

Aanzetrichting |
|
horizontaal |
|
Ingrijpingsbreedte ae bij freesoperatie |
|
0,05×D bij kanten; 0,05×D bij kopieerfrezen |
|
Schacht |
|
DIN 6535 HA met h6 |
|
Verspaningsstrategie |
|
PPC |
|
Snijlengte Lc |
|
1,9 mm |
|
Werkradius R2 |
|
180 mm |
|
Snijkantradius R1 |
|
1,5 mm |
|
Totale lengte L |
|
80 mm |
|
Schacht-⌀ Ds |
|
8 mm |
|
Voeding fz voor kanten in staal < 900 N/mm2 |
|
0,055 mm |
|
Voeding fz voor kopieerfrezen in staal < 900 N/mm2 |
|
0,065 mm |
|
Gekleurde ring |
|
groen |
|
Producttype |
|
Volradius- en kogelfrees |
GARANT VHM-paraboolfrees stompe conische vorm α/2 = 72° PPC, TiAlN, ⌀ f8 DC / R2: 8/180mm
